項目背景

浙江大學（Zhejiang University），簡稱“浙大”，位于浙江省杭州市，是中華人民共和國教育部直屬的綜合性全國重點大學，位列國家“雙一流”“211工程”“985工程”，曾培養出厲綏之、施承志、束星北、李政道等杰出校友。

鐵三角紅外會議系統方案

此次，浙江大學大報告廳會議室使用全部鐵三角紅外會議系統。鐵三角無線紅外會議系統受到青睞的原因有三個：

一 、會議效率高，方便設置（在經常需要改變會議模板的情況下可以迅速切換）；

二、會議管理非常便捷（更換會議模式后，軟件直接編輯管理發言模板）；

三、支持無線、有線共用，面對場地大、人數多的場景，亦能應對自如！

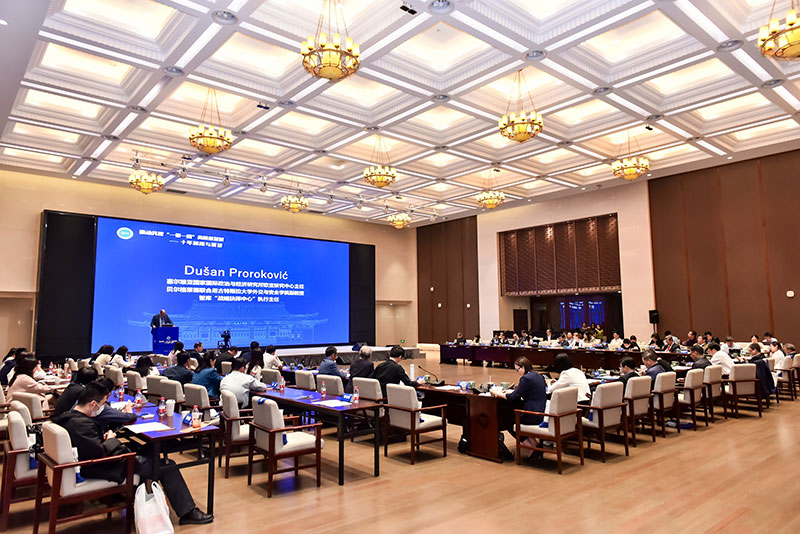

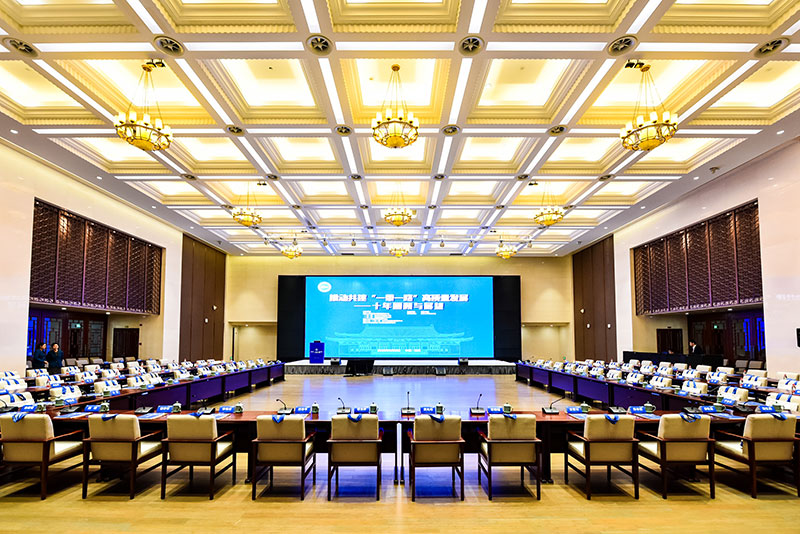

圖為“中共浙江大學第十四屆委員會常務委員會(擴大) 會議”現場 圖源：浙江大學

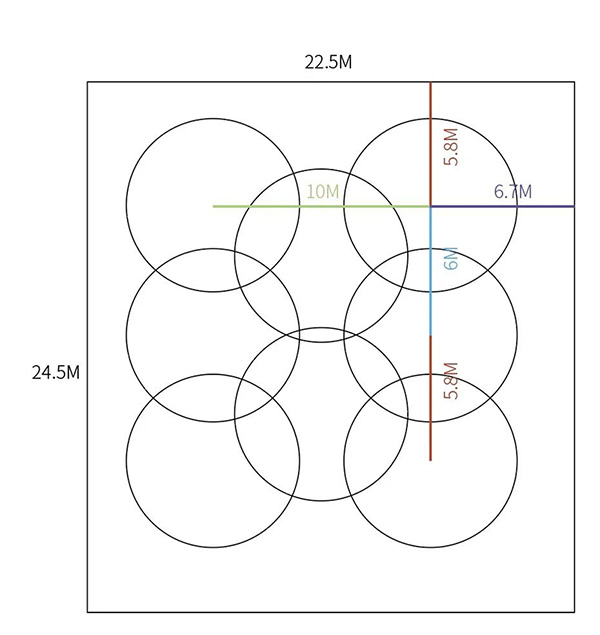

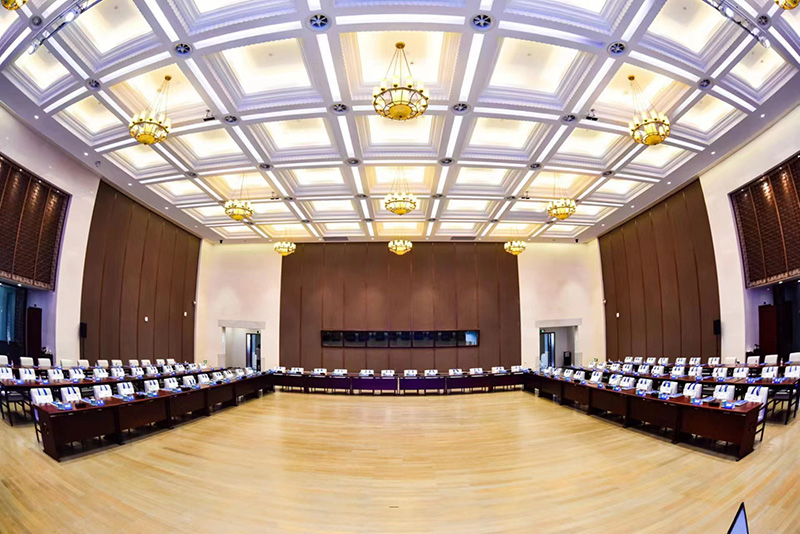

此次，根據浙江大學大報告廳會議室24.5m*22.5m*8m的空間尺寸和實際使用需求，鐵三角部署了200余套設備，為大報告廳會議室的教育與會議工作保駕護航。

下面，讓我們一起進入浙江大學大報告廳會議室，看看此次使用了哪些具有代表性的鐵三角產品方案！

首先是現場作為主角的ATUC-50有線數字會議系統：

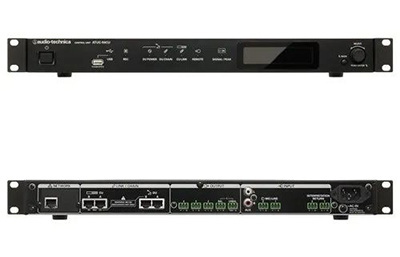

ATUC-50CU控制單元

優勢亮點

· 單一主機可連接多達100個席位，多達3臺主機級聯，支持300個席位

· 內置12點數字反饋處理器

· 4路矩陣輸出，每個席位可個別選擇輸入音箱通道

· 主席席位與代表席位無硬件差別，每個席位都可設定為主席席位，可設置多達6個主席席位，主席單元可以控制代表席單元

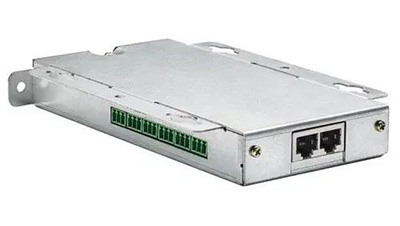

ATUC-50IU集成單元

優勢亮點

· 討論單元可嵌入ATUC-50系統；

· 只需連接話筒、揚聲器、耳機等，即可完成系統配置；

· 內置GPIO控制端子，用于進行狀況監控和外部設備控制；

· 配備2個RJ-45端子，用于連接討論單元（ATUC-50DU）；

· 24位/48kHz的高音質而設計；

· 可通過Web Remote針對主席 / 代表姓名設置集成單元（ATUC-50IU）；

· 可為每個集成單元（ATUC-50IU）設置會議模式和音量。

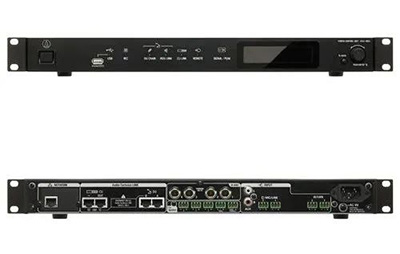

ATUC-IRCU混合控制單元

優勢亮點

· 支持有線會議系統(ATUC-50)及紅外會議系統(ATUC-IR)，可作混合會議系統的操作；

· 可為多達16個ATUC-IRA紅外收發器單元和100個有線討論單元供電；

· 一臺系統可以控制多達300個討論單元（100個ATUC-50DU單元和200個ATUC-IRDU單元）；

· 可再串聯兩臺 ATUC-50CU 子機，擴展500個會議話筒（300個ATUC-50DU單元和200個ATUC-IRDU單元）。

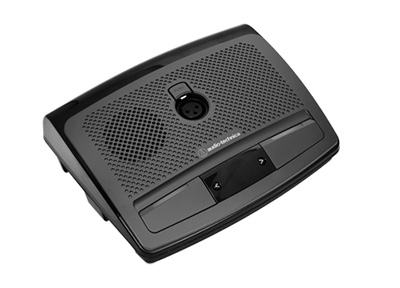

ATUC-IRDU紅外討論單元

優勢亮點

· 配備兩個多功能按鍵，可根據用戶的用途進行更改；

· 為桌面或嵌入式安裝而設計，可使用電池或供電器操作；

· 提供清晰話音的揚聲器；

· 清晰的LED顯示通道選擇；

· 個別單元的自動增益控制（AGC），話筒增益和均衡器。

ATUC-M43H鵝頸話筒

優勢亮點

· 兼容ATUC-50數字會議系統；

· 3針平衡式話筒連帶遠程控制的 LED 環形燈；

· 隔離設計，能減少話筒連接器與會議系統單元之間的振動；

· 雙層防噴罩；

· RFI 屏蔽技術能減少外來射頻干擾；

· 雙鵝頸設計可實現靈活定位。

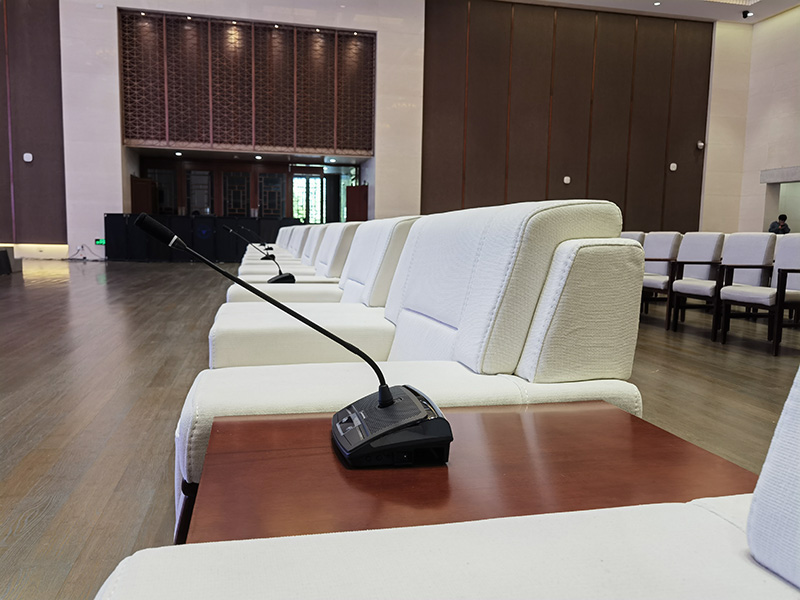

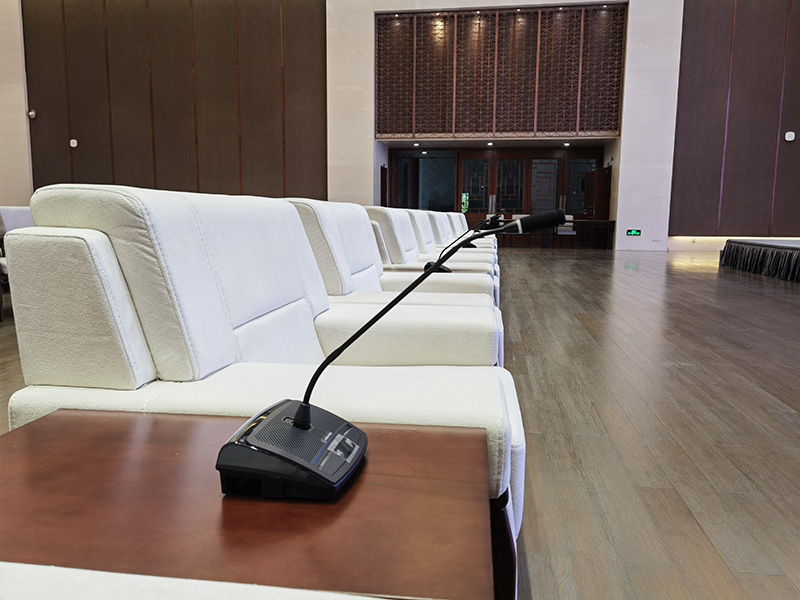

▲ 現場的ATUC-M43H鵝頸話筒搭配ATUC-IRDU紅外討論單元實拍

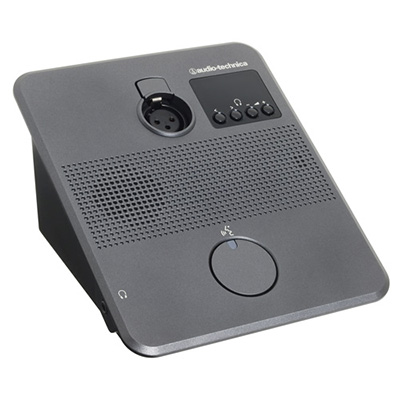

ATUC-50DUa討論單元

優勢亮點

· 與3針XLR卡農話筒兼容的鵝頸話筒連接插座；

· 話筒前置放大器采用低噪聲（EIN：127分貝）的分立式晶體管，并設有個別（每席發言裝置）的可調增益控制；

· 24bit/48 kHz 的數字音頻質量；

· 多樣化的指示燈（多色的RGB LED 配置在裝置的后方欄上，以及發言按鈕上的LED）；

· 清晰的LED 顯示屏，提供音量控制和監聽通道的選擇。

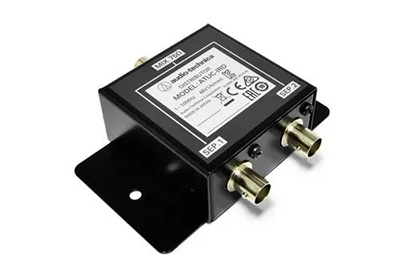

ATUC-IRD紅外分配單元

優勢亮點

· 為ATUC-IR紅外會議系統設計的紅外線信號分配；

· 1入2出的分配連接；

· 1臺ATUC-IRCU 的4路輸出，經兩重分配后，可分配達16路收發單元配置；

· 覆蓋大型會議空間。

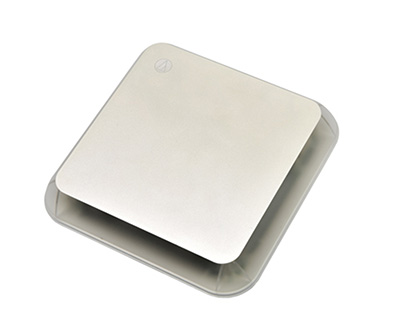

ATUC-IRA紅外收發單元

優勢亮點

· 紅外線信號收發器，覆蓋范圍廣；

· 白色的IR外罩和外形小巧的設計，可安裝于各種位置；

· 借助BNC端子，可通過連接一根線纜進行多路傳輸；

· 可通過LED指示電源狀態，以防安裝錯誤。

為了在如此大型的會議室里做到遠距離收發自如，則少不了以下幾款鐵三角產品的強力支撐！

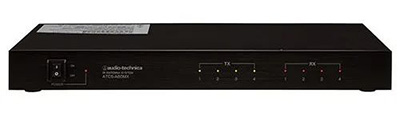

ATCS-A60MX 紅外光頭分配收發器

優勢亮點

· 為每路BNC輸入端提供多達4組受光單元和發光單元的混頻組合；

· 紅外線傳輸不會多向散播，因此，可在相鄰的房間設置多個會議系統。

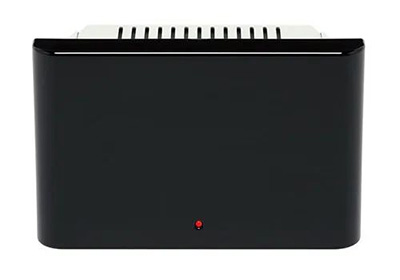

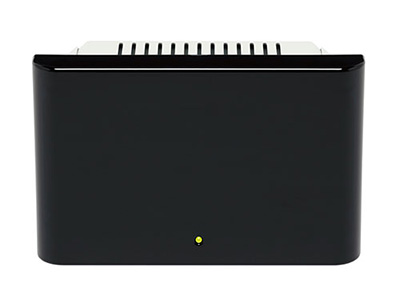

ATCS-A60RX 紅外接收遠距離光頭

優勢亮點· 大功率的接收單元，可勝任遠達15米的大型會議室或高天花板會議室接收工作；

· 可獨立及壁掛安裝。

ATCS-A60TX 紅外發射遠距離光頭

優勢亮點

· 大功率的發光單元，可勝任遠達20米的大型會議室或高天花板會議室發射工作；

· 可獨立及壁掛安裝。

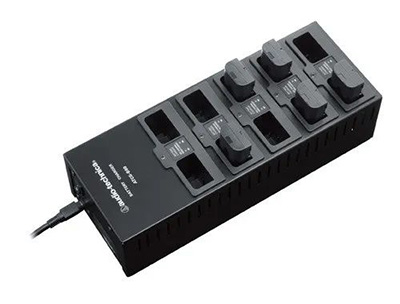

ATCS-B60 充電器

優勢亮點

· 一次可為十塊電池充電；

· 充電迅速，充滿電只需5.5小時。

此外，現場還使用到3000 Series UHF頻段捷變頻分集式無線系統（ATW-R3210、ATW-T3202/C510、ATW-T3201）、ATW-1322數字高保真雙手持無線系統、ES917aH超心形指向性雙鵝頸式會議話筒、BP892xcH-TH無線發射機MicroSet?頭戴式全方向指向性話筒；

ATW-DA2214 UHF頻段天線分配系統、ATW-B80WB寬頻帶同軸式天線增益器、ATW-A49a UHF寬帶LPDA天線、AT8657/LED嵌入式話筒插座等經典產品和配件。完整、穩定、先進、高質的鐵三角會議系統方案，將繼續支持教育事業發展！
